精馏塔是化工、石油炼制等领域中用于分离液体混合物的核心设备，一种塔式气液接触装置，通过多次部分汽化和冷凝，利用混合物中各组分挥发度(沸点)的差异实现高纯度分离。

在化工现场，最考验系统理解能力的设备不是反应釜，而是精馏塔。它外形简单，却几乎集成了热、质、力、控四大工程逻辑。加热使液体汽化，上升蒸汽带走轻组分；冷凝使蒸汽液化，下落液体富集重组分。这是一场“热量向上、浓度向下”的逆向分配过程：塔顶冷、塔底热；气相“轻”向上，液相“重”向下；两相在每一个塔板或填料层上完成微小平衡。工程师的任务，就是让这种平衡持续、稳定、可控。汽油、乙醇、医药溶剂、电子化学品的纯度与能效，全靠这座塔“调出来”。

精馏塔结构组成

• 塔体

垂直圆柱形容器，内部设有多层塔板或填料。

• 塔板/填料

a.塔板式

如筛板、浮阀塔板，提供汽液接触表面。

b.填料式

如鲍尔环、拉西环，增大传质面积。

• 再沸器

塔底加热装置，使液体部分汽化。

• 冷凝器

塔顶冷却装置，将蒸汽冷凝为液体。

• 进料

混合物输入位置(通常位于塔中部)。

• 回流系统

将部分冷凝液返回塔顶，提高分离效率。

精馏塔工作原理

• 汽化与上升

再沸器加热塔底液体，产生蒸汽向上流动。

• 冷凝与回流

蒸汽在塔板/填料上与下流的液体接触，高沸点组分冷凝，低沸点组分继续上升。

• 多次平衡

每层塔板相当于一次简单蒸馏，通过多次汽化-冷凝实现组分分离。

• 产品收集

塔顶收集低沸点组分(轻组分)，塔底收集高沸点组分(重组分)。

精馏塔功能分类

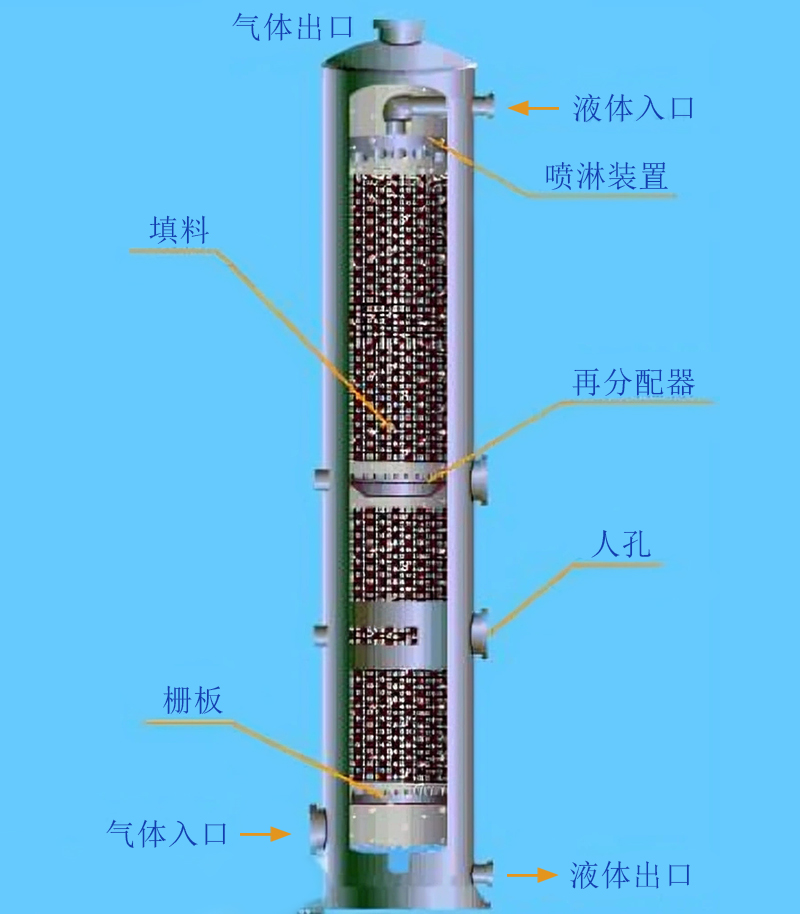

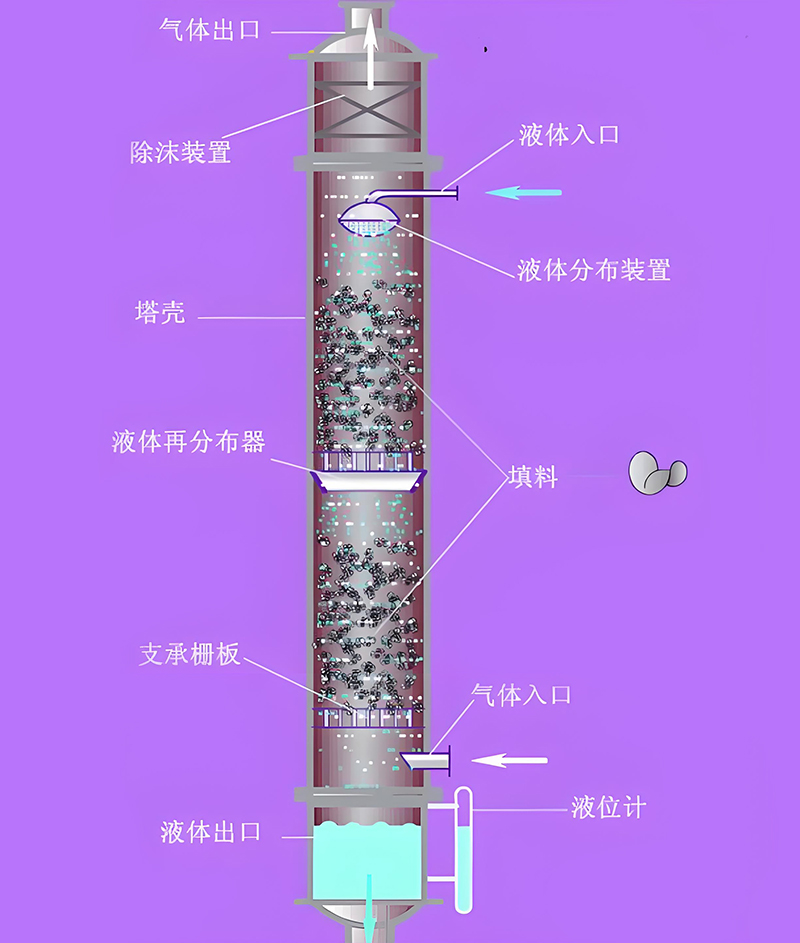

1、填料吸收塔

以塔内的填料作为气液两相间接触构件的传质设备。塔身是直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支撑板上。填料的上方安装填料压板，以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置(小直径塔一般不设气体分布装置)分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

填料吸收塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。但因其填料造价高，当液体负荷较小时不能有效地润湿填料表面，使传质效率降低，不能直接用于有悬浮物或容易聚合的物料，对侧线进料和出料等复杂精馏不太适合。

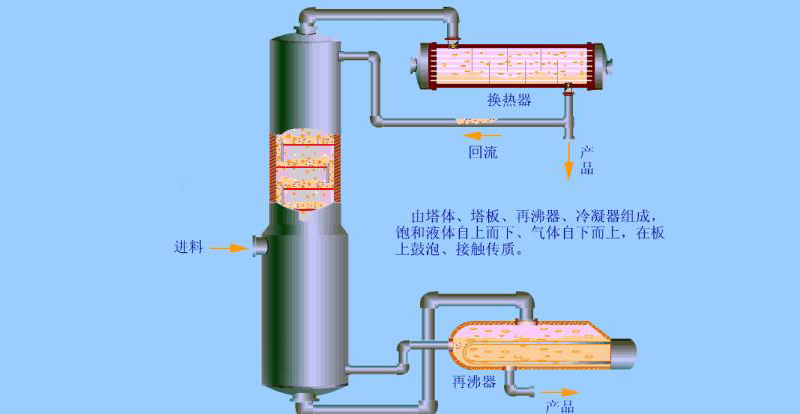

2、板式精馏塔

逐级接触式气液传质设备，它主要由圆柱形壳体、塔板、溢流堰、降液管及受液盘等部件构成。其液体依靠重力作用，由上层塔板的降液管流到下层塔板的受液盘，然后横向流过塔板，从另一侧的降液管流至下一层塔板。溢流堰的作用是使塔板上保持一定厚度的液层。气体则在压力差的推动下，自下而上穿过各层塔板的气体通道(泡罩、筛孔或浮阀等)，分散成小股气流，鼓泡通过各层塔板的液层。在塔板上，气液两相密切接触，进行热量和质量的交换。在板式塔中，气液两相逐级接触，两相的组成沿塔高呈阶梯式变化，在正常操作下，液相为连续相，气相为分散相。

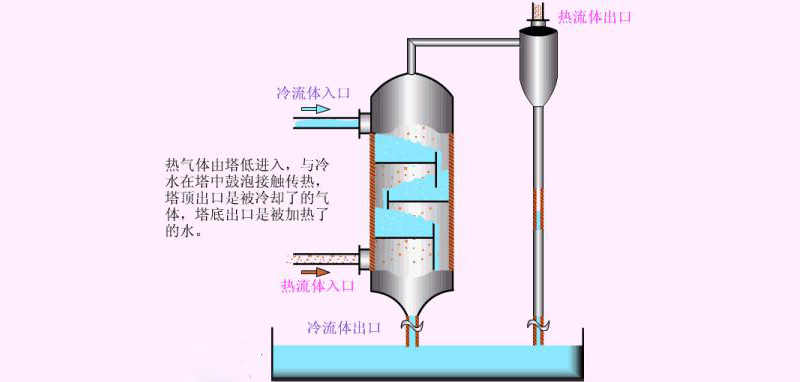

3、气体冷却塔

工业生产过程中产生的废热，一般要用冷却水来带走。冷却塔的作用就是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在冷却塔中将热量传递给空气，从风筒处排入大气环境中。主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。

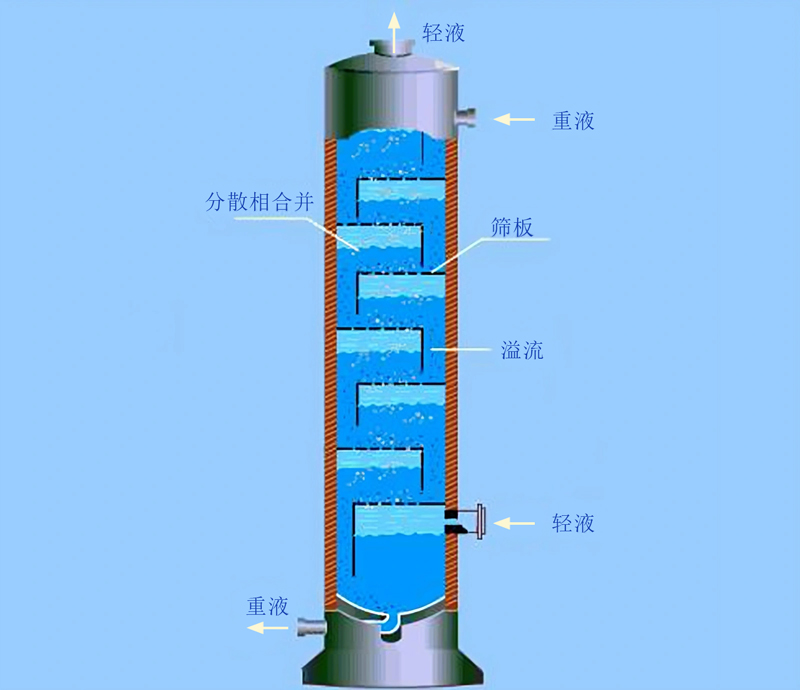

4、筛板萃取塔

一种利用筛板实现液液萃取的分离设备，主要通过筛板将分散相分散成液滴，与连续相逆流接触传质，最终实现溶质分离。其核心是多层筛板交替进行分散和凝聚。轻相液体从塔底进入，通过筛孔被分散成细小液滴向上流动，重相液体从塔顶进入横向流过筛板，两相在筛板上错流接触传质。液滴在上升过程中会聚结在上层筛板下方，然后借助压强差再次经筛孔分散成新液滴，如此反复进行，每块筛板及其空间都相当于一个混合澄清槽。筛板孔径通常较小，一般在3-6mm之间，孔间距约为孔径的3-4倍，板间距设定在150-600mm范围内。筛板萃取塔具有处理量大、结构简单、造价低廉等优点，广泛应用于化工生产过程中。塔内液液两相的流动结构对传质效率有着重要影响，同时连续相的流动结构又与塔内件结构密切相关。

5、填料萃取塔

填料萃取塔结构与精馏或者吸收作用的填料塔基本相同，塔内装适合的填料，轻液相由塔底进入，从塔顶排除；重液相由塔顶进入，由塔底排除。萃取操作时连续相充满整个塔中，分散相由分布器分散成液滴进入填料层，并与连续液相接触传质。其结构制造，安装成本低；操作方便，适合处理腐蚀性料液；新型填料(如规整填料、内弯弧形片扁环)可提升通量与分离效率。但传质效率较低，通常只适用于1-3个理论级的场合；液液体系两相密度差小、返混严重，设计放大困难；高粘度连续相会导致液滴聚结困难。

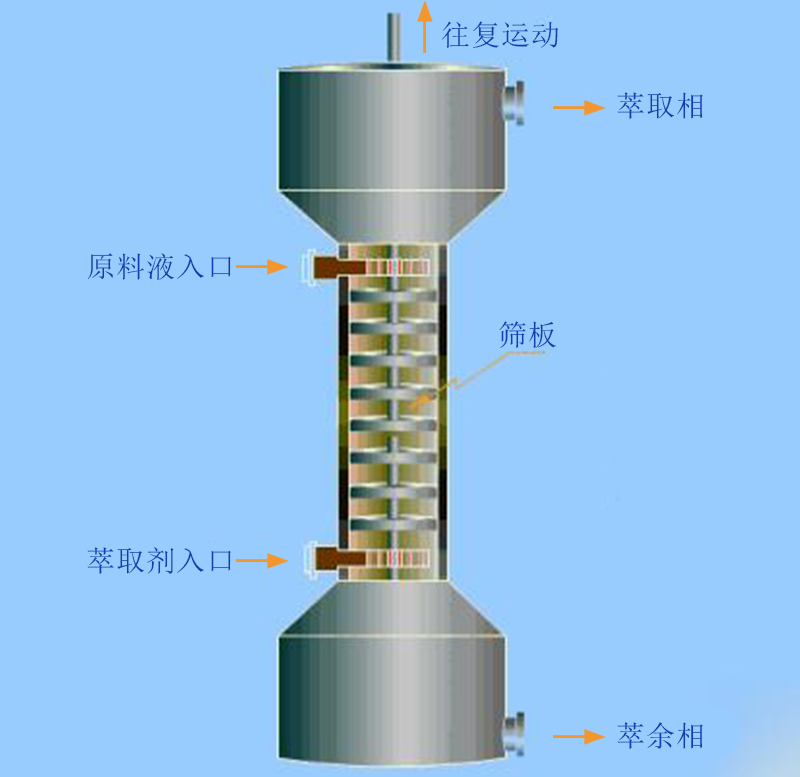

6、往复筛板萃取塔

又称振动筛板塔，塔内装带有许多块筛板的往复振动的中心轴的萃取设备，中心轴通过塔顶的驱动装置带动板串在塔中做垂直方向的往复运动，从而对塔内逆流流动的两液相起搅拌和分散作用。板串往复运动的振幅、频率可以调节，由于往复筛板萃取塔具有处理量大、效率高、操作弹性大和结构简单等优点而广泛运用在制药、石油化工、湿法冶金和废水处理等工业部门。

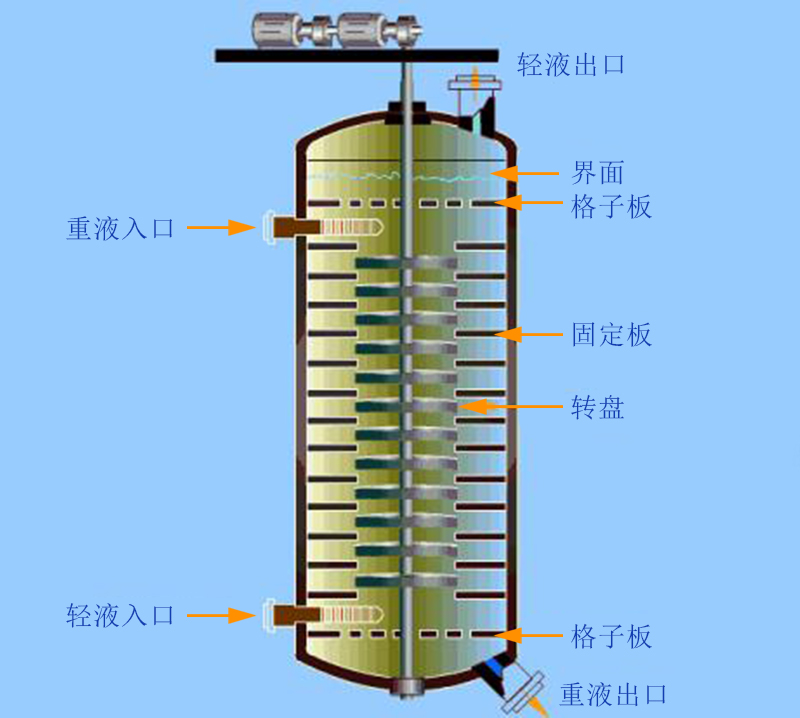

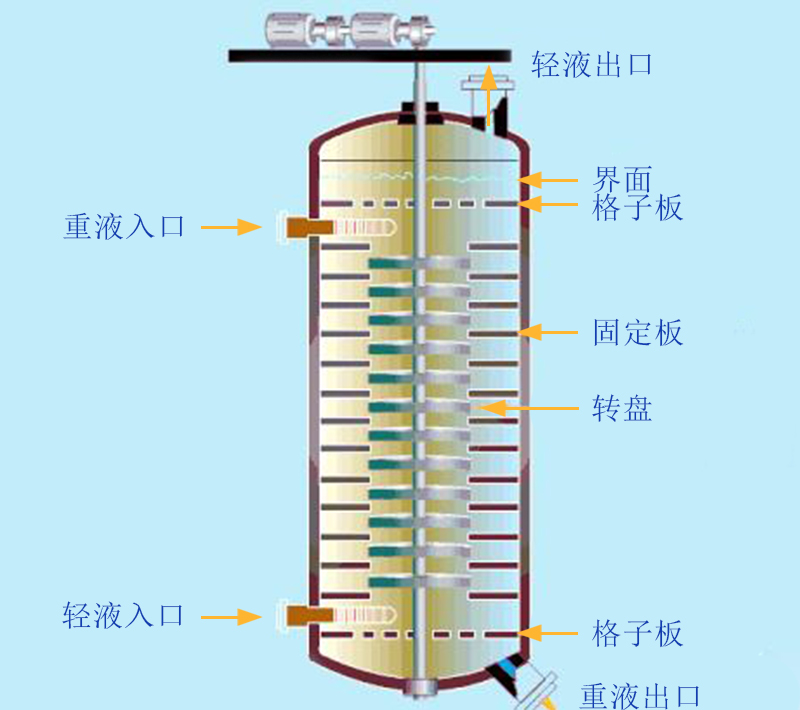

7、转盘筛板萃取塔

属于机械搅拌的塔式萃取设备，它由三部分组成：上澄清段、混合段，下澄清段。其中混合段为一圆筒形状，内部被静环挡板分割成一系列萃取室，两个静环挡板中间为固定转盘，且随着搅拌轴一起旋转。工作时，重相(水相)和轻相(有机相)分别从塔顶和塔底进入，在塔内呈逆流接触。在固定转盘的搅动下，分散相形成小液滴，使传质面积增加，完成萃取过程后，轻相和重相分别从塔顶和塔底的出口流出。

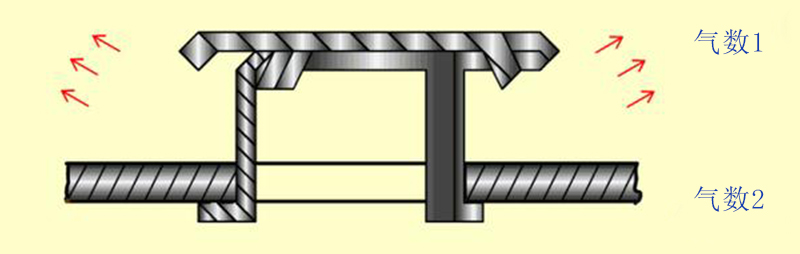

8、F1型浮阀塔

作为转盘萃取塔的一种变体，其结构特殊，通过浮阀设计增强了塔板的稳定性，并有助于更好地控制轻相和重相的混合。此外，它还具有较高的生产能力，塔板效率稳定，操作弹性大，且造价低，检修、清洗方便等特点，因此被广泛运用。

9、泡罩塔

通常用来使蒸气(或气体)与液体密切接触以促进其相互间的传质作用。塔内装有多层水平塔板，板上有若干个供蒸气(或气体)通过的短管，其上各覆盖底缘有齿缝或小槽的泡罩，并装有溢流管。操作时，液体由塔的上部连续进入，经溢流管逐板下降，并在各板上积存液层，形成液封；蒸汽(或气体)则由塔底进入，经由泡罩底缘上的齿缝或小槽分散成为小气泡，与液体充分接触，并穿过液层而达液面，然后升入上一层塔板。短管装在塔内的，称内溢流式；也有装在塔外的，称外溢流式。泡罩塔广泛用于精馏和气体吸收。泡罩塔操作弹性较大，塔板不易堵塞，但是结构复杂、造价高，板上液层厚，塔板压降大，生产能力及板效率较低。

10、湍球塔除尘器

一种高效的除尘设备，其工作原理独特。在塔内，装有许多聚丙烯或不锈钢材质的湍流球，这些湍流球在塔内随气流上下翻滚，形成强烈的湍流作用。当含尘气流进入塔内时，会与这些湍流球发生剧烈的碰撞和摩擦，从而有效地捕集和去除尘埃颗粒。它克服了传统塔器易结垢、易堵塞、脱硫效率低、运行不稳定、运行费用高等缺点，同时把液气比降至最低1-3L/m³，运行费用也较低，广泛应用于各种工业领域的粉尘治理。

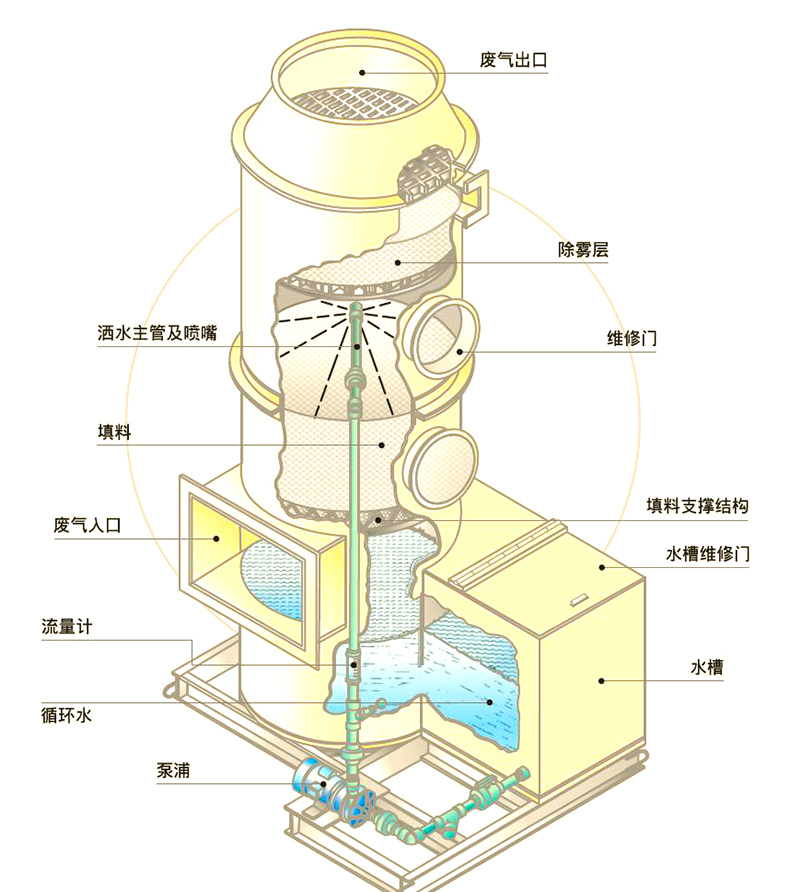

11、洗涤塔

一种新型的气体净化处理设备。它是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，净化效果很好。对煤气化工艺来说，煤气洗涤不可避免，无论什么煤气化技术都用到这一单元操作。由于其工作原理类似洗涤过程，故名洗涤塔。

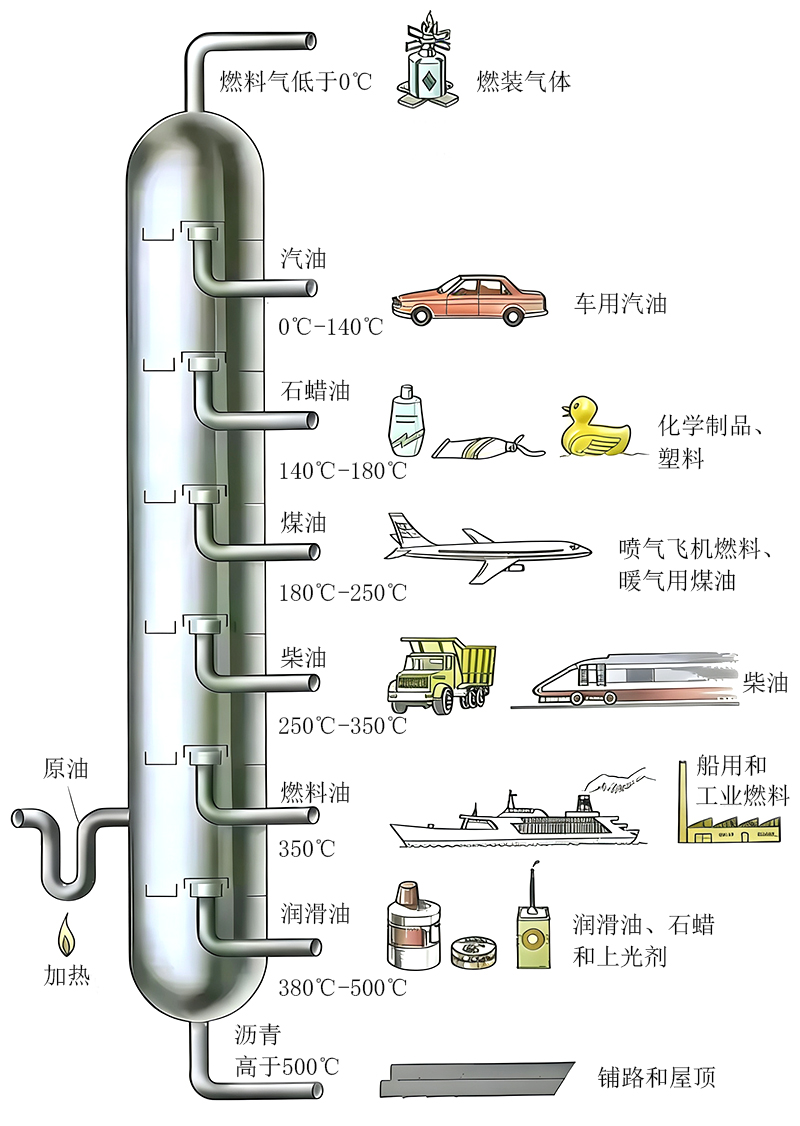

12、分馏塔

在有限的空间内，尽可能的增大液相混合物的热交换面积，一般用于精馏分馏的混合物为有机共沸物，共沸物从反应釜内首先受热上升至分馏段，沸点低的继续上升，因为塔顶在受到低沸点物的传热后温度和低沸点物一致，所以低沸点物被分馏出来，而较高沸点物因为没有达到相应的沸点，故会受冷却后回流至反应釜内或分馏柱下半部分，待低沸点物被完全馏出后，较高沸点物相继被分馏，然后是高沸点物的馏出，最后反应釜底部是残渣。

冲塔和淹塔

• 精馏塔运行过程中，到底什么是淹塔？

想要弄懂淹塔，首先要清楚精馏塔内部气液流动规律。正常工况下，塔内上升蒸汽穿过塔板与液体充分接触完成物质交换，每层塔板积攒的液体，会顺着侧边降液管流向下一层塔板，液体有序逐层向下流淌，蒸汽持续向上穿行，气液逆向平稳运行，保障分馏提纯效果。

淹塔的产生根源就是塔内汽液整体负荷远超设备设计承受范围。当蒸汽量过大、进料流量突然增加、回流液量超标时，每层塔板积攒的液体总量急剧增多，降液管流通空间有限，液体无法顺畅向下排放，慢慢淤积在降液管内部，直至液体把整条降液管全部填满。液体持续堆积之后，上下相邻两层塔板的液体相互连通、融为一体，原本分层独立的气液接触环境彻底消失。

一旦出现淹塔，精馏塔分层分馏的功能会直接失效，轻重组分无法正常分离，塔顶、塔底出料纯度全部不达标。长时间淹塔还会造成塔内压力紊乱、温度失控，设备震动加剧，违背化工装置平稳安全生产相关管理要求，不仅大幅提升生产能耗，堆积的液体还会增加塔体承压负担，给连续生产埋下安全隐患。

• 淹塔主要是液体堆积导致，那冲塔又是什么工况？

冲塔和淹塔诱因相近，但故障表现、形成机理完全不一样。冲塔核心诱因是塔内气相负荷严重超标，简单来说就是塔底加热量过高，上升蒸汽体量远远超出设备额定设计上限。

正常运行时，上升蒸汽流速平缓，只会带着少量轻质组分去往塔顶，重质组分受重力作用留存下层塔板，逐步沉降至塔底。可当蒸汽量骤然飙升，气流流速过快，强劲的上升气流会产生巨大夹带作用，强行将下层塔板里的重质油品、重组分液体裹挟着一路向上运送，直接冲到精馏塔顶端位置。

原本应当留在塔底的重质物料混入塔顶出料当中，最终产出的成品各项指标严重偏离合格标准，油品纯度、密度、馏程全部不合格，整批次原料基本只能作废返工。从行业安全规范来讲，冲塔属于精馏系统气相失衡故障，和液体淤积引发的淹塔有着本质区别，日常巡检需要区分辨识。

• 同样都是汽液负荷超标，为什么一个引发淹塔、一个出现冲塔？

二者触发侧重点不一样。淹塔偏向液相输送过载，液体排不出淤积堵塞降液管是核心；冲塔侧重气相流速失控，高速蒸汽大量夹带重组分上行是关键。

当进料量、回流量偏大，液相总量激增，降液管排液跟不上进液速度，优先出现淹塔；倘若塔底供热过度，汽化量急剧上涨，气相流速陡然飙升，就更容易发生冲塔。很多工况下系统调节失衡，两种问题还会先后接连出现，先是气相过大诱发冲塔，后续液体堆积又会发展为淹塔，双重故障叠加之后，精馏塔基本丧失生产能力。

化工安全生产规程里明确要求，操作人员需要时刻监控塔压、塔温、回流流量、进料负荷等关键参数，提前规避负荷超限问题。

• 出现淹塔或者冲塔之后，会给工厂生产带来哪些实际损失？

第一，最直接的就是产品报废，轻重组分混杂无法分离，产出物料达不到出厂标准，大量原材料白白损耗，拉高生产成本；

第二，整套精馏装置被迫降负荷甚至临时停工调整，流水线中断会影响全厂生产计划，工期延误带来营收损失；

第三，频繁波动会损耗塔板、换热器、仪表阀门等设备配件，缩短设备使用寿命；

极端工况下，塔内压力剧烈波动，会出现泄漏、超压风险，不符合化工安全生产管控规定，一旦发生安全事故，损失会进一步扩大。

• 日常生产中该如何预防淹塔、冲塔两类常见故障？

把控核心就是稳定精馏塔整体负荷。进料流量循序渐进调节，禁止大幅度骤然增减；塔底加热蒸汽平稳调控，杜绝热量忽高忽低；严格依照设备设计参数把控回流比，时刻观察塔压差、每层塔板温度变化。一旦发现压差升高、温度异常波动，立刻小幅下调负荷，给气液流动留出缓冲空间。规范巡检、参数精细化调控，是规避淹塔、冲塔最稳妥的方式。

综合来讲，淹塔是液体堵死降液管、层间液体贯通，分馏体系被液态物料破坏；冲塔是气流过猛裹挟重组分上窜，气相紊乱污染塔顶产品。二者均是精馏系统负荷失衡引发的典型故障，是化工一线操作工必须熟练掌握的基础知识。吃透两类故障的原理、差异与防控办法，既能保障产品品质稳定，也能守住化工生产安全底线，不管是新手入行积累经验，还是老操作工日常巡检复盘，都具备很高的参考价值。
